Wss-Homogenizer
Homogeneizador de flujo
El problema
En el proceso habitual de dimensionamiento de un tanque de decantación lamelar partimos siempre de un error de base, considerar la velocidad ascensional a través del paquete lamelar como homogénea y función únicamente del caudal y la superficie de paso disponible. Esto es un error por los siguientes motivos:
- Las aportaciones de efluente al tanque son localizadas y de sección limitada.
- Generalmente horizontales, lo que obliga a un cambio de dirección.
- No es posible controlar la inercia del agua.
- Incluso en aportaciones con mucha sección de paso disponible, el efluente tenderá a generar venas fluidas de velocidades muy superiores a las velocidades medias de aportación consideradas.
- Afectación al flujo de la perfilería de soporte actuando como deflectores.
- Las inercias se conservan en la zona superior del paquete lamelar.
CONSECUENCIAS
Las consecuencias de todo esto son:
- Zonas de flujo preferente en determinadas zonas del paquete lamelar en función de las inercias mencionadas.
- Velocidades ascensionales muy elevadas en estas zonas, dependiendo de la geometría del tanque y entradas de efluente es habitual encontrar valores de hasta el 400% de la velocidad nominal, incluso mayores.
- Como compensación muchas zonas trabajarán con velocidades nulas o negativas de hasta un –200%.
- Entre el 400% y el –200% se distribuirán el resto de velocidades. Todas las zonas con mayor velocidad de la nominal presentarán una eficiencia menor y todas las zonas con menor velocidad supondrán una pérdida de superficie efectiva.
- La perfilería de soporte genera zonas de alta velocidad en los canales previos según la dirección del flujo y velocidades negativas en los canales posteriores.
- Las zonas de alta velocidad permitirán el paso de gran cantidad de solidos .
- Dado lo homogéneo de la evacuación y las mencionadas zonas de velocidades nulas o negativas, se producirán flujos horizontales por la zona superior del paquete lamelar.
- Durante estas trayectorias horizontales se producirá los depósitos de fango y solidos que atravesaron el paquete lamelar en las zonas de alta velocidad.
- Es el principal factor de perdida de eficiencia y ensuciamiento.
La solución

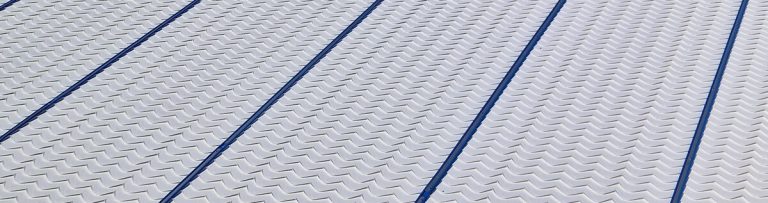

Wss-Homogenizer es un sistema desarrollado y patentado por WssDynamics® que permite la total homogeneización o equilibrio del flujo a través de la totalidad de la superficie lamelar instalada. Es decir, las velocidades ascensionales serán prácticamente iguales en todos y cada uno de los módulos lamelares instalados, independientemente de su situación en el tanque.
Este comportamiento único de Wss-Homogenizer instalado juntamente con los módulos lamelares WssDynamics®, nos permite disponer de un sistema global de decantación lamelar con una operativa muy cercana a los valores conceptuales de la tecnología.
