Decantación lamelar
CAPACIDAD Y EFICIENCIA
Las lamelas WssDynamics® aumentan la capacidad instalada a igualdad de volumen y elevan su rendimiento hasta valores próximos al 100 %, acordes a los parámetros conceptuales de la tecnología independientemente del diseño de los tanques. Uno de los aspectos clave por el que es posible lograr esta operativa es su sistema de equilibrado de caudales en cada canal lamelar, lo que permite la eliminación de los canales vertedero, así como la simplificación extrema de la obra civil necesaria, con la consecuente reducción de costes de construcción.
Las reconversiones realizadas hasta la fecha, sustituyendo lamelas tubulares convencionales, presentan aumentos de capacidad, en términos de caudal, de entre el 45 y el 60%
Pérdidas por oclusión
La superficie cegada por las estructuras de soporte y antiflotación de los módulos lamelares oscila entre el 8% y el 20% según el fabricante.
WssDynamics® ha diseñado un sistema de soporte que genera un 0,6% de perdidas por superficie útil cegada y únicamente debida al volumen ocupado por los espaciadores que conforman el bastidor interno. La práctica totalidad del volumen interior del módulo está libre para la circulación del efluente, logrando así las velocidades más bajas posibles y por lo tanto la mayor eficiencia asociada a este factor.

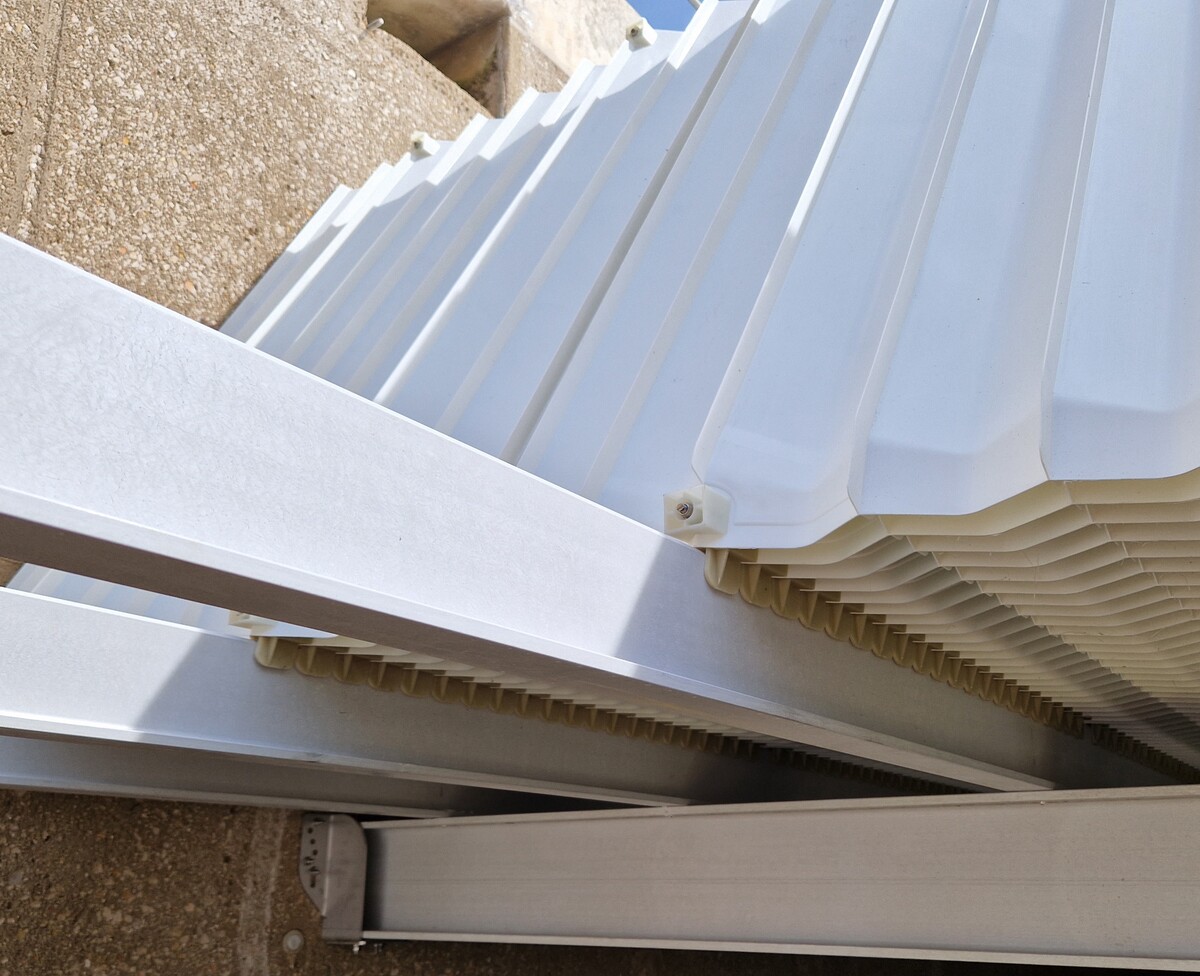

El sistema de apoyo/anclaje elimina la necesidad de estructuras antiflotación en la parte superior del paquete lamelar y evita, por lo tanto, el cegado parcial o total de los canales laterales de cada línea de módulos.
Ventajas
VENTAJAS DE LA TECNOLOGÍA WssDynamics®
Menor distancia entre lamelas y por tanto menor distancia vertical de decantación (mayor capacidad) sin riesgo de colmatación.
Hidráulica optimizada mediante el equilibrio prefecto de las velocidades ascensionales en toda la superficie instalada.
Pérdidas debidas a estructuras de soporte y anti-flotación del 0.6%.
No presenta pérdidas por el volumen de material sumergido, pues el espesor solo contribuye a reducir la DVD* (Ley de Hazen).
Sin guías, esquinas, grapas, soldaduras y superficies con acabado “pulido espejo”, óptimo comportamiento frente al ensuciamiento.
Incapacidad de retener carga (fango) al vaciado. No se podrán en compromiso las estructuras de soporte.
Sin necesidad de mantenimiento. Operativa 24/365.
Paquete lamelar transitable.
Reducción de los costes de construcción de los decantadores.
CARACTERÍSTICAS TÉCNICAS DE LOS MÓDULOS WssDynamics ®
Modelo Wss40-12-HV
| Sistema de homogeneización de flujo | Incluido |
| Ensamblaje | Bastidor interno atornillado mediante varillas de acero inoxidable |
| Sistema anti-flotación | Anclaje inferior sin perfileria superior |
| Separación entre lamelas (mm) | 40 |
| DVD (Distancia vertical de decantación) (mm) | 80 |
| Altura de los módulos (mm) | 1200 |
| Volumen módulo (m3) | 1.2 |
| Longitud canal lamelar | 1.370 |
| Inclinación | 60° |
| Superficie proyectada (m2/m3) | 12.5 |
| Superficie proyectada total módulo (m2/m3) | 15 |
| Material | PP Virgen |
| Acabado Superficial | Pulido Espejo |
| Color | Blanco |
| Peso (Kg/m3) | 65 |
| Pérdidas debidas al bastidor interno de los módulos (%) | 0.6 |
| Pérdidas por estructuras de soporte (%) | 0 |
Datos proporcionados con módulos inclinados 60º y PPV (ρ=0.92)
Inclinaciones de 55º y 65º disponibles previo estudio de la aplicación.
- Materiales disponibles: PPV, PPR, PS, (Temperatura máxima de aplicación según material).
dimensionamiento
En cualquier instalación de decantación lamelar:
La capacidad de la instalación es función de:
- Superficie de tanque instalada.
- Altura de los módulos lamelares.
- Distancia ortogonal entre lamelas / DVD*.
- Inclinación de las lamelas.
Factores de corrección de rendimiento
- Perdidas hidráulicas debidas al gradiente de velocidades.
- Perdidas de superficie efectiva por estructuras de soporte, anti-flotación, bastidores o espesor lamelar.
- Distribución de velocidades a través del paquete lamelar.
- Modelo de ensuciamiento.
